Máy đo độ nén giấy và carton (nén vòng, nén cạnh, FCT, PAT, CMT)

MÁY ĐO ĐỘ NÉN GIẤY VÀ CARTON YY8503 (YY8503 CRUSH TESTER)

Máy đo độ nén giấy và carton (nén vòng, nén cạnh, FCT, PAT, CMT),

Xuất sứ: Trung Quốc

1. Giới thiệu về Máy đo độ nén giấy và carton

Máy đo độ nén YY8503, còn được gọi là máy thử độ nén điều khiển và đo lường bằng máy tính, máy thử độ nén bìa các tông, máy thử độ nén điện tử, máy đo áp lực biên (nén cạnh), máy đo áp lực vòng (nén vòng). Đây là thiết bị cơ bản để kiểm tra cường độ chịu nén của bìa các tông/giấy (tức là thiết bị kiểm tra bao bì giấy).

Thiết bị được trang bị nhiều loại đồ gá phụ kiện có thể kiểm tra:

• Cường độ nén vòng (Ring compression strength) của giấy đế.
• Cường độ nén phẳng (Flat compression strength) của bìa các tông.
• Cường độ nén biên/cạnh (Edge compression strength).
• Cường độ kết dính (Bonding strength) và các thử nghiệm khác.

Mục đích nhằm giúp các doanh nghiệp sản xuất giấy kiểm soát chi phí sản xuất và cải thiện chất lượng sản phẩm. Các thông số hiệu suất và chỉ tiêu kỹ thuật của máy đáp ứng các tiêu chuẩn quốc gia có liên quan.

1.1. Tiêu chuẩn thực hiện:

• GB/T 2679.8-1995: “Xác định cường độ nén vòng của giấy và bìa cứng”.
• GB/T 6546-1998: “Xác định cường độ nén biên (nén cạnh) của bìa các tông sóng”.
• GB/T 6548-1998: “Xác định cường độ kết dính của bìa các tông sóng”.
• GB/T 2679.6-1996: “Xác định cường độ nén phẳng của giấy đế tạo sóng”.
• GB/T 22874: “Xác định cường độ nén phẳng của bìa các tông một mặt và một sóngIIII

1.2. Phụ kiện đi kèm:

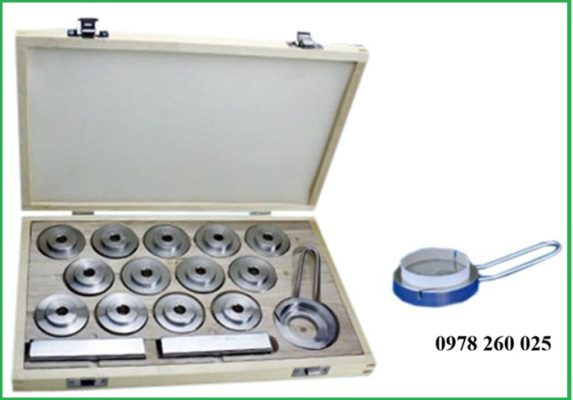

1.2.1: Thử nghiệm cường độ nén vòng YY8503E (RCT Central Disc)

YY8503E là bộ đế thử nén vòng (RCT) chuyên dụng cho giấy và bìa cứng, thiết kế theo tiêu chuẩn QB/T 2679.8, giúp chuẩn bị mẫu chính xác cho phòng thí nghiệm bao bì.

Cấu hình: 01 đế mẫu chính và 13 đĩa tâm (Center Plates) thay đổi theo độ dày mẫu

Ưu điểm & Ứng dụng:

• Phù hợp mẫu dày 0.15 – 1.00 mm
• Thay đĩa nhanh, linh hoạt nhiều loại vật liệu
• Dùng trong nhà máy giấy, bao bì carton, trung tâm kiểm định & phòng lab R&D

Thông số chính:

• Tiêu chuẩn: QB/T 2679.8
• Rãnh vòng: 0.15 – 1.00 mm (13 mức)
• Đóng gói: Hộp nhôm
• Kích thước hộp: 220 × 125 × 102 mm
• Trọng lượng: 6 hiện

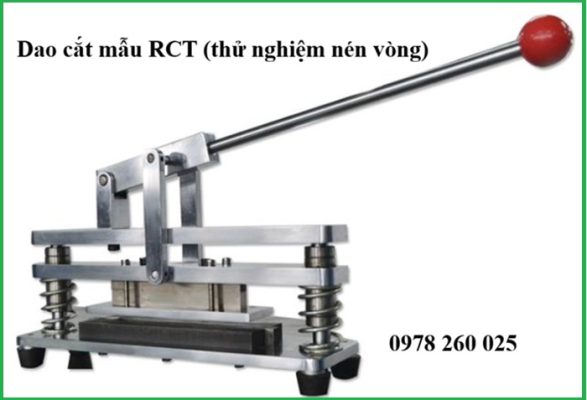

– Dao cắt mẫu RCT YY8503D : Chuyên cắt mẫu thử nén vòng và các phép thử khác, lưỡi dao chính xác giúp mép mẫu phẳng, mịn. Tiêu chuẩn: TAPPI T409, JIS P8113

Thông số chính:

• Kích thước mẫu: 250 × 15 mm

• Ứng dụng: Chuẩn bị mẫu cho thử kéo

• Kích thước máy (R × S × C): 670 × 450 × 470 mm

• Trọng lượng: 35 kg

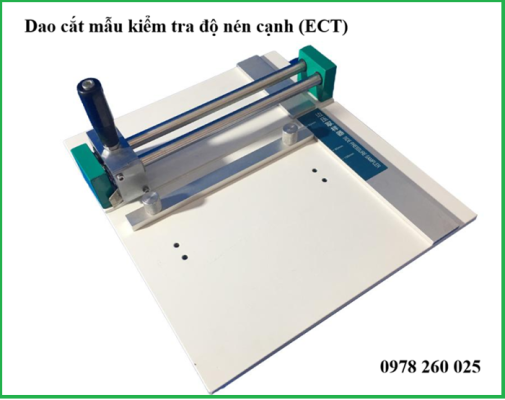

1.2.2 Thử nghiệm độ nén cạnh (ECT):  Dao cắt mẫu ECT – YY8503B

Giới thiệu: Dụng cụ cắt mẫu chuyên dụng cho thử nén cạnh (ECT) và độ bám dính bìa carton sóng. Cắt nhanh, chính xác kích thước tiêu chuẩn. Phù hợp cho nhà máy carton, đơn vị nghiên cứu và kiểm định chất lượng.

Thông số kỹ thuật

• Kích thước mẫu: 25 × 100 mm (ECT) / 25 × 80 mm (PAT)
• Sai số kích thước: ±0.5 mm
• Chiều dài lấy mẫu tối đa: 220 mm
• Độ dày mẫu tối đa: 18 mm
• Bước điều chỉnh: 25, 30, 80, 100, 120 mm
• Độ sâu cắt: < 8 mm
• Trọng lượng: 36 kg
• Kích thước máy (D × R × C): 430 × 380 × 200 mm

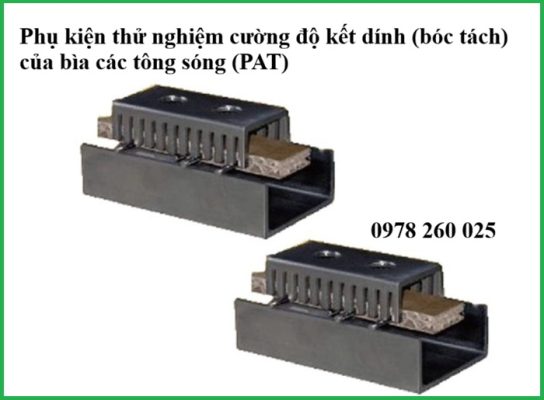

1.2.3 Thử nghiệm cường độ kết dính (bóc tách) của bìa các tông sóng (PAT): PAT (Gá thử bóc tách) YY8503G

Ứng dụng: Dùng đo độ bám dính giữa các lớp carton sóng (giấy mặt – lớp sóng – giấy trong). Là đồ gá thử tiêu chuẩn. Tiêu chuẩn: GB/T 6548-2011

Thông số chính:

• Loại: Gá bóc tách độ dính
• Model: A / B / C
• Kích thước: A: 125 × 76 × 30 mm; B: 91 × 76 × 30 mm; C: 109 × 76 × 30 mm
• Trọng lượng: A: 500 g | B: 350 g | C: 400 g
• Mẫu thử: 80 × 25 mm / 50 × 150 mm

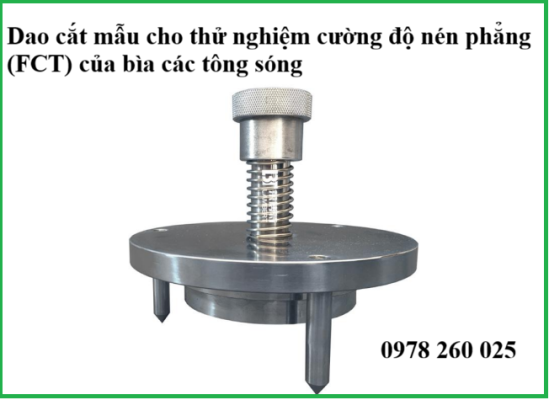

1.2.4 Thử nghiệm cường độ nén phẳng (FCT) của bìa các tông sóng: Dao cắt mẫu FCT – YYP8503F

Giới thiệu:
Dụng cụ chuyên cắt mẫu cho thử nén phẳng (FCT) bìa carton sóng, giúp chuẩn bị mẫu nhanh và chính xác theo diện tích chuẩn. Phù hợp cho nhà máy carton, đơn vị nghiên cứu và kiểm định chất lượng.

Thông số kỹ thuật:

Diện tích mẫu: 64.5 cm² (Ø 90.6 ± 0.5 mm)

Độ dày mẫu tối đa: < 15 mm

Kích thước máy: 150 × 150 × 170 mm

Trọng lượng: ≤ 3 kg

1.2.5 Thử nghiệm cường độ nén phòng thí nghiệm giấy đế (CCT) và cường độ nén sau khi tạo sóng (CMT).

2.Tính năng sản phẩm:

• Hệ thống tự động tính toán cường độ nén vòng và cường độ nén biên, người dùng không cần tính toán thủ công, giúp giảm khối lượng công việc và sai sót.
• Với chức năng thử nghiệm xếp chồng bao bì, bạn có thể thiết lập trực tiếp cường độ và thời gian, máy sẽ tự động dừng sau khi thử nghiệm hoàn tất.
• Sau khi hoàn thành thử nghiệm, chức năng tự động quay về (automatic return) có thể tự động xác định lực nghiền và tự động lưu dữ liệu thử nghiệm.
• Ba loại tốc độ có thể điều chỉnh, toàn bộ giao diện vận hành màn hình LCD tiếng Trung (có thể có tiếng Anh tùy phiên bản thực tế), đa dạng đơn vị đo để lựa chọn.

3. Thông số kỹ thuật chính:

• Phạm vi đo lường: ≤2000N
• Độ chính xác (Fineness): ±1%
• Chuyển đổi đơn vị: N, kN, kgf, gf, lbf
• Tốc độ thử nghiệm: 12.5±2.5mm/min (hoặc điều chỉnh tốc độ có thể được thiết lập theo yêu cầu khách hàng)
• Độ song song của đĩa trên và dưới: <0.05mm
• Kích thước đĩa ép (Platen): 100×100mm (có thể tùy chỉnh theo yêu cầu khách hàng)
• Khoảng cách đĩa ép trên và dưới: 80mm (tùy chỉnh theo yêu cầu khách hàng)
• Kích thước máy (Volume): 350×400×550mm
• Nguồn điện: AC220V ±10%, 2A, 50HZ
• Trọng lượng: 65kg

CÓ THỂ BẠN QUAN TÂM:

• Máy đo độ nén thùng carton
• Phương pháp đo lực nén thùng carton theo phương pháp BCT
• Máy đo độ bục
• Máy đo độ độ cobb (độ thấm hút nước) giấy carton

Hãy liên hệ với chúng tôi để được tư vấn, báo giá các thiết bị phù hợp với yêu cầu của Quý khách hàng. Xin cám ơn !!!!
